Simulátory analógových obvodov

Úloha

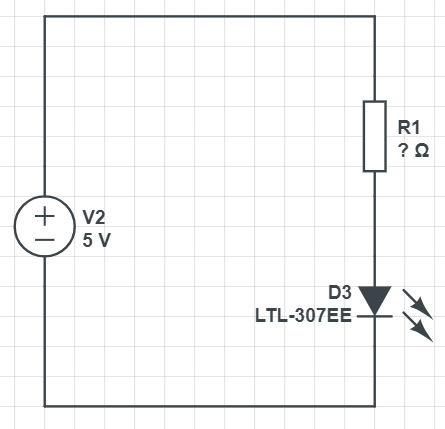

  1. Navrhnite hodnotu odporu R1 tak aby LED tiekol prúd 20mA. Na výpočet použite program Excel.
  2. Schému nakreslite pomocou online simulačného programu CircuitLAB. Nastavte navrhnutú hodnotu odporu a zmerajte prúd v obvode, úbytok napätia na diode a na odpore R1.
  3. Na kontaktnom poli zapojte zapojenie a meracím prístrojom overte hodnoty vypočítané simulačným programom.

Teória

Postup

  1. Z katalógového listu LED displeja podľa VA charakteristiky zistite aký úbytok napätia je na LED diode ak ňou preteká prúd 20mA.
  2. Otvorte si Excel. Prekopírujte si tam obrázok schémy zapojenia.
  3. Zapíšte si zadané údaje a údaj zistený z VA charakteristiky do buniek tabuľky tak, aby sa s nimi dalo počítať
  4. Vypočítajte hodnotu odporu pre zadaný prúd. Vypočítajte úbytok napätia na odpore R1
  5. Prejdite na web stránku simulátora CircuitLAB a spustite simulátor zeleným tlačítkom Launch CircuitLab
  6. Pomocou kláves Ctrl + A a potom Delete zmažte ukážkové zapojenie
  7. Nakreslite naše zapojenie. Do obvodu doplnte aj meracie prístroje tak aby ste odmerali prúd v obvode a napätie na LED.
  8. Umiestnite značku GND na správne miesto obvodu. Bez tohoto simulátor nevie ktorá časť obvodu má nulový potenciál. Po tomto by prístroje mali ukazovať vypočítané hodnoty napätia a prúdu v zadanom obvode. Zapíšte tieto hodnoty do excelu a porovnajte s vami vypočítanými hodnotami.
  9. Zapojte reálne súčiastky na kontaktné pole. Po kontrole vyučujúcim pripojte 5V napájací zdroj a zmerajte prúd v obvode, ubytok napätia na diode, úbytok napätia na odpore a porovnajte s vypočítanými hodnotami.

Záver
