Prepínač - konfigurácia sietí VLAN

Úloha

Nakonfigurujte prepínač tak aby vytvoril 4 rôzne nezávislé siete VLAN.
  1. Odpojte ethernetové káble zo všetkých portov
  2. Zistite aké VLAN sú aktuálne definované.
  3. Príkazmi vymažte kompletne konfiguráciu prepínača.
    delete flash:vlan.dat
  4. Overte si že všetky siete boli vymazané
  5. Vytvorte nasledovné VLAN:
    VLAN id Názov IP siete Rozhrania klientov Účel
    30 Ziaci 10.3.70.0/24 Fa0/3 až Fa0/14 Pripojenie žiackych staníc do siete učebne IST906
    55 Ucitelia 10.3.17.0/24 Fa0/15 až Fa0/22 Prepojenie staníc učiteľov, tak aby boli oddelený od ostatných sietí
    65 Zamestnanci 10.3.18.0/24 Fa0/23 až Fa0/24 Prepojenie staníc zamestnancov, tak aby boli oddelený od ostatných sietí
  6. Interface VLAN 1 ponechate asresu akú máte teraz (10.3.70.xx+40)
  7. Vytvorte a pomenujte VLAN podľa tabuľky zadania v bode 5
  8. Priradte jednotlivým VLAN porty na ktorých môžu byť pripojený klienti podľa tabuľky v úvode
  9. Porty Fa0/1 a Fa0/2 nastavte ako Trunk prepoje medzi prepínačmi. Nastavte ich tak aby cez ne mohli byť prepájané všetky tri VLAN siete a VLAN 1 ako native VLAN

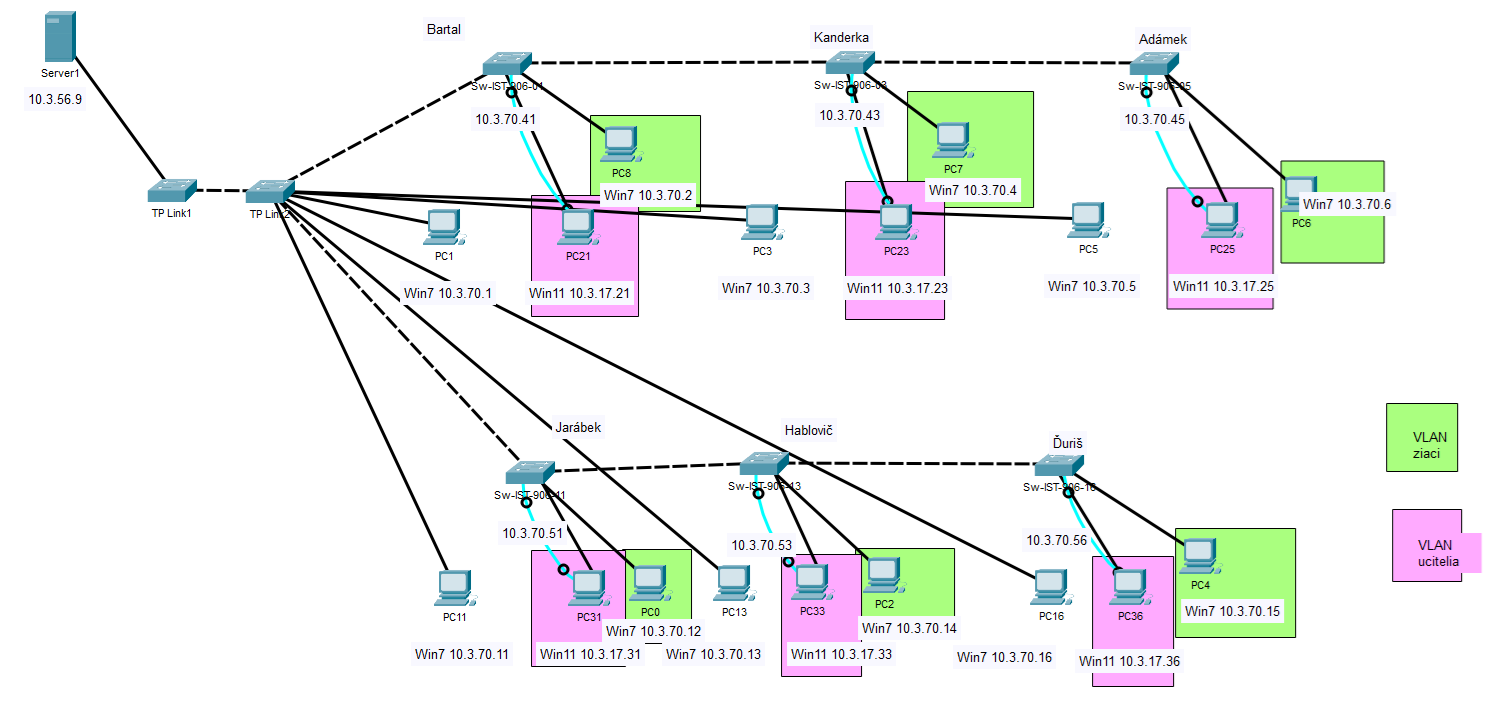

  10. Prepojte si svoje prepínače podľa nasledovného obrázka.
  11. Pripojte svoj PC k svojmu prepínaču a overte či máte IP konektivitu s prepínačom vo VLAN ziaci.
  12. Potom overte či máte IP konektivitu vo VLAN ziaci so susednými prepínačmi
  13. Overte či máte IP konektivtu so školským serverom 192.168.30.252
  14. Overte či máte IP konektivtu s východzou bránou
  15. Overte komunikáciu v školskej sieti a prístup na internet

Teória

Teória k tejto úlohe je na školskom serveri. K úspešnému absolvovaniue úlohu je potrebné si podrobne preštudovať kapitolou 6 - VLAN

Postup

Zoznam použitých príkazov

Príkaz Účel Kategória
enable
 Prechod do privilegovaného režimu riadiaci
disable
 Návrat do užívateľského režimu riadiaci
configure terminal
 Aktivovanie konfiguračného režimu riadiaci
exit
 Ukončuje jednu úroveň konfiguračného režimu. riadiaci
end
 Ukončuje konfiguračný režim, návrat do privilegovaného režimu riadiaci
interface vlan x
 Aktivuje konfiguráciu rozhrania vlan danej hodnoty x∈<1,4094> riadiaci
name meno_vlan
 Nastaví meno vlan na zadaný text riadiaci
interface range fa0/x - y
 Aktivuje konfiguráciu rozhrania daného mena ( fa ) v rozsahu x až y riadiaci
switchport mode access
 Nastaví mód na access pre členov VLAN
switchport access vlan vlan_id
 Nastaví príslušný port/y do zadanej VLAN informačný
show running-config
 Zobrazí aktuálnu konfiguráciu z pamäte RAM informačný
show startup-config
 Zobrazí štartovací konfiguračný súbor informačný
write memory
 Zápis aktuálnej konfigurácie do NVRAM konfiguračný
copy running-config startup-config
 Zápis aktuálnej konfigurácie do NVRAM konfiguračný
copy running-config flash:meno_suboru
 Zápis aktuálnej konfigurácie na flash: disk do súboru meno_suboru konfiguračný
dir
 Výpis súborov a adresárov na flash: disku informačný
