PMD 85 Hacking

Tu je schéma v PDF

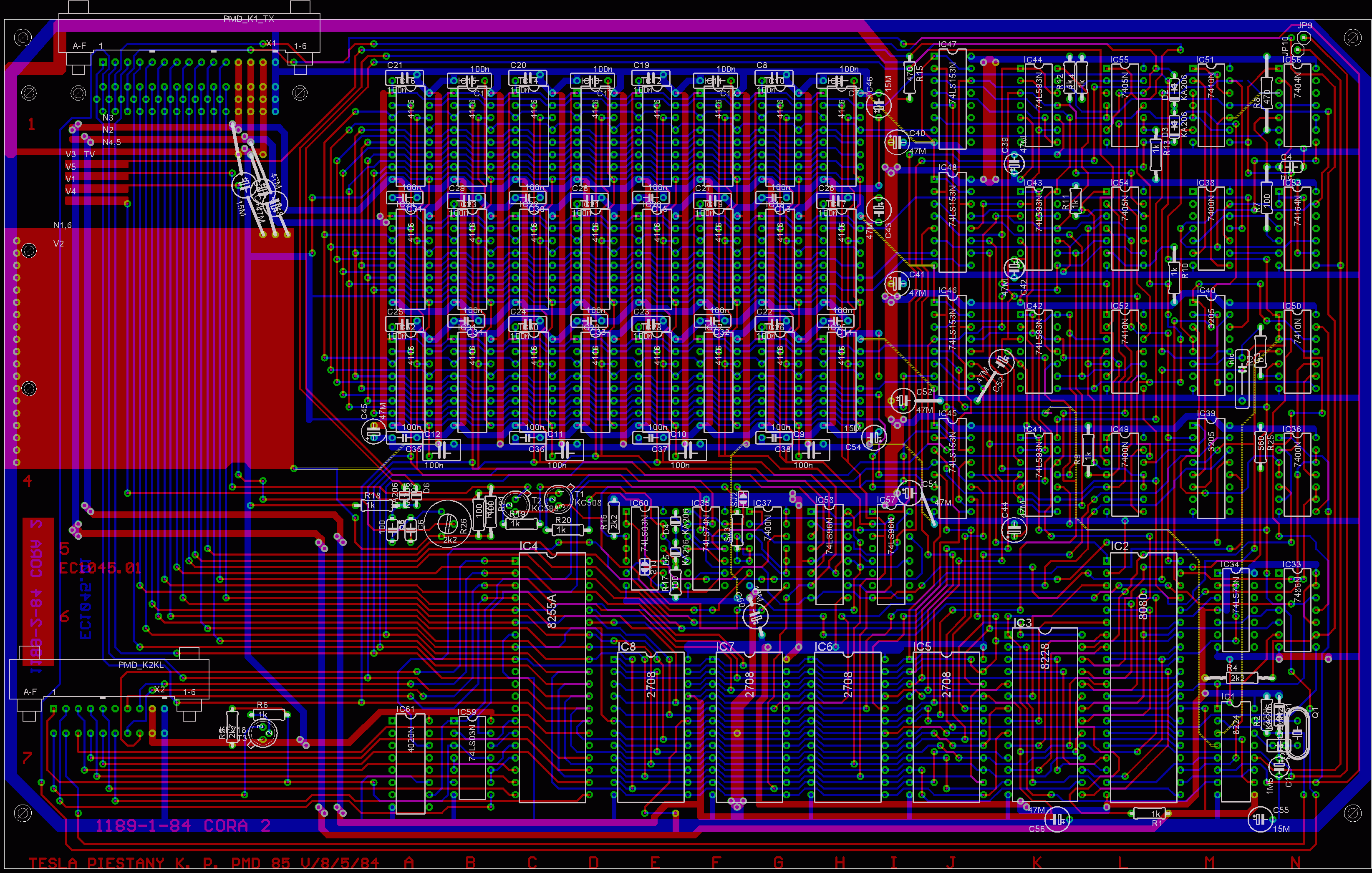

Takto vyzerá plošný spoj

Začneme od podlahy.

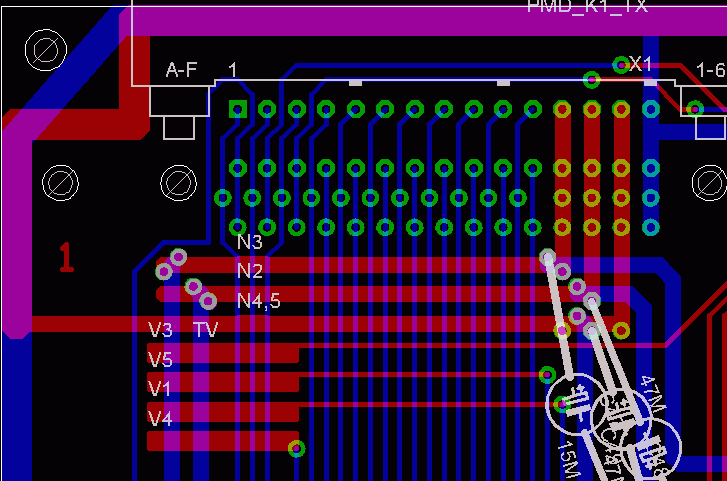

  1. Napájacie napätia sa skontroľujú v ľavom hornom rohu dosky.

    N3 je +12V
    N2 je -5V
    N4,5 je +-5V
    Sú to tie tri prvé hrubé spoje na ktoré sú pripojené vývody z napájacieho konektora.
    Napájanie na procesore 28 je +12V, 11 je -5V, 20 je +5V
  2. Kontrola časovania CPU
  3. Kontrola časovania videoprocesora
  4. Detektivka 02 - zlá synchronizácia
