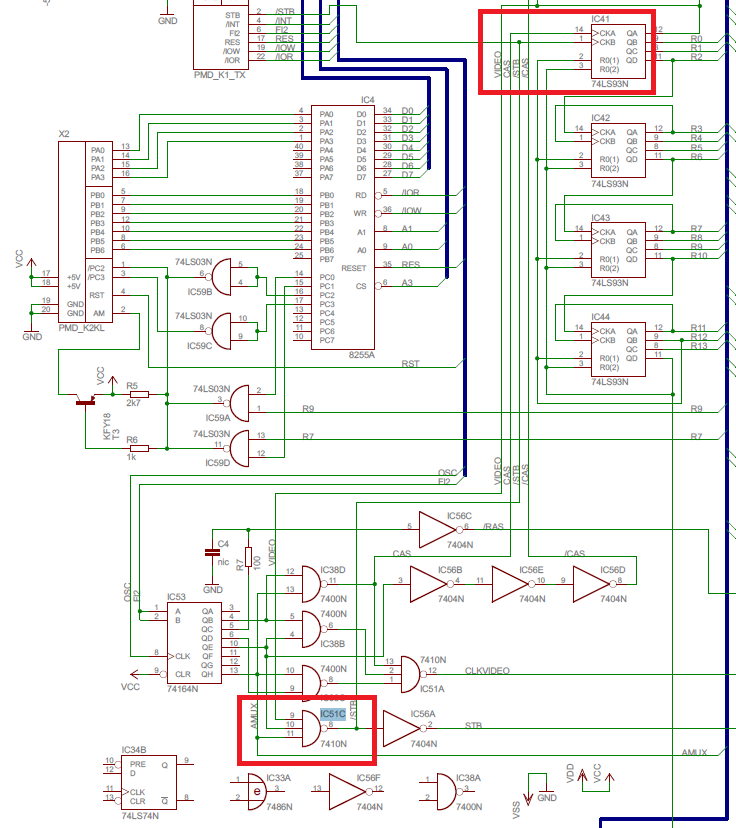

Porovnanie medzi dobrým a chybným video signálom som zistil že tvarovo je videosignál OK ale, riadkové aj snímkové synchronizačné impulzy sú dlhšie ako by mali byť. Preto sa podozrivým stal invertovaný signál STB ktorý je privádzaný na vstup čítača IC41 ktorý v kaskáde s ďalšími adresuje video pamäť a aj sa od nich odvíjajú synchronizačné impulzy.
Čítač je kŕmený na vstupnom pine 1 invertovaným signálom STB z hradla IC51C. Takto vyzerá OK signál
A takto vyzerá signál ktorý asi nie je dobrý. Občas si poskočí až na 4.8V. To by problém byť nemal. Problém ale sú nejaké divné zákmity, ktoré sú vidno v červenom rámčeku.
IC51C je trojvstupové hradlo NAND. Takže neprístojnosti môžu vznikať aj pred ním. Toto je potrebné overiť. Tu si nasadím LA pretože potrebujem vidieť celkovo štyri logické signály, ale hlavne by som rád videl ako ten signál vnímajú číslicové obvody.

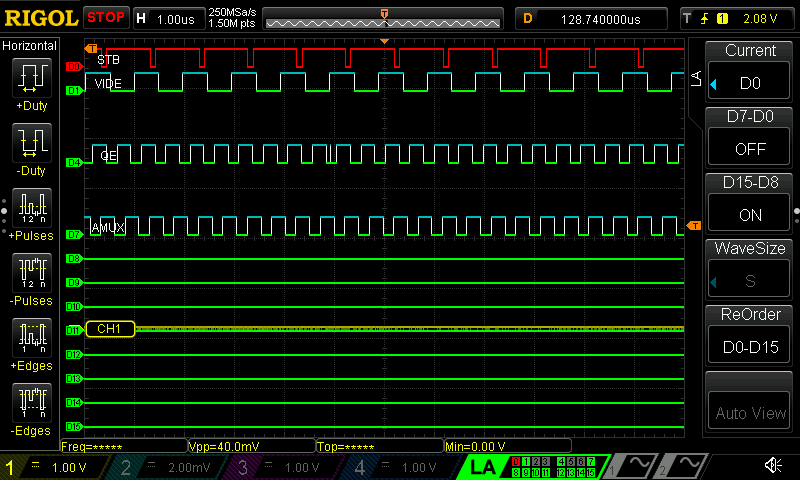

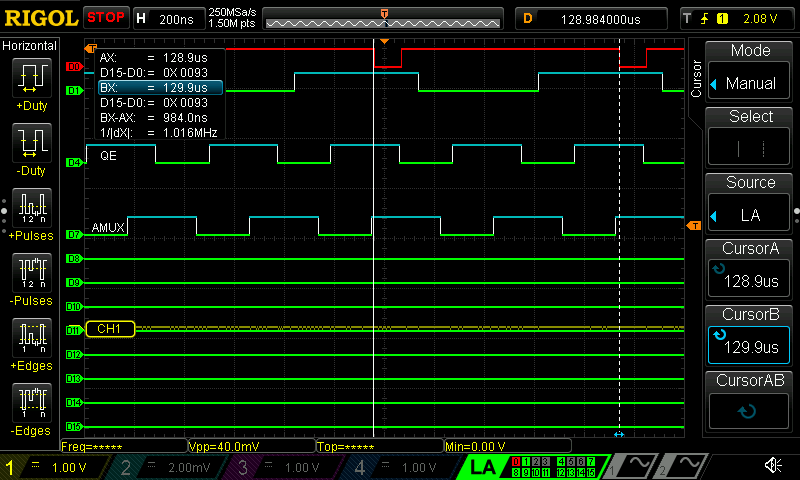

Na nasledujúcom obrázku je vidno ako vzniká dobrý signál. Strobovací signál STB vznikne ak sú všetky vstupné signály jednotkové. Toto sa deje opakovane s periódou 984ns.

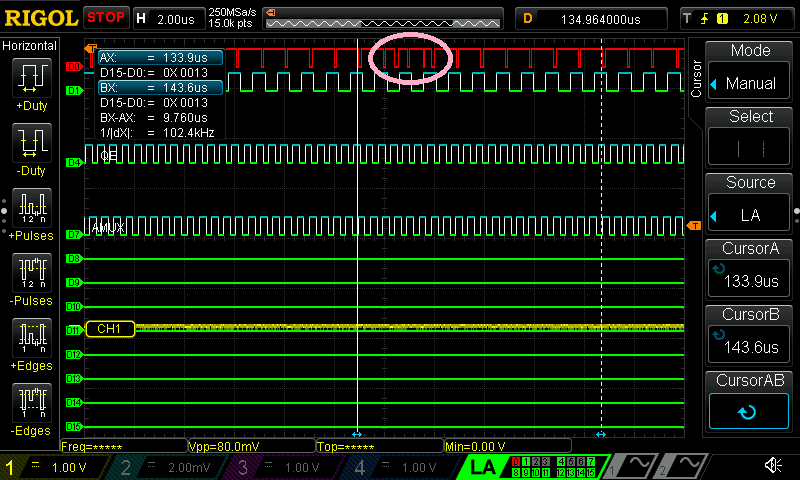

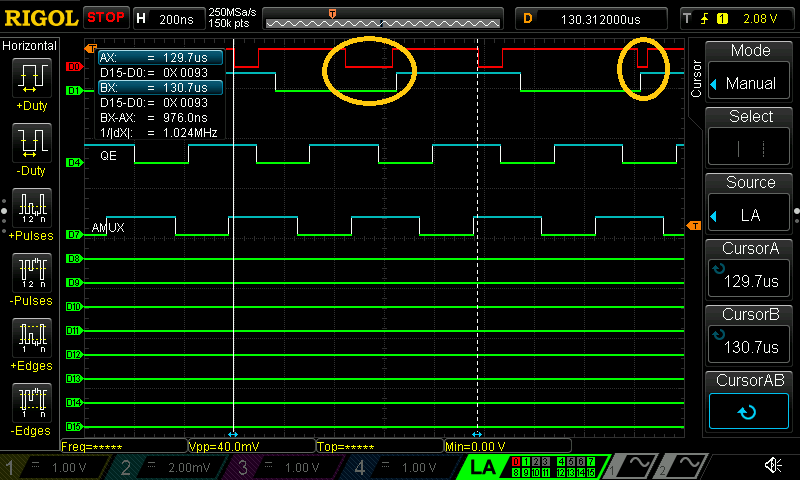

A takto vyzerá chybný signál. Zakrúžkováné miesta ukazujú že sa hradlo občas mýli a generuje impulzy aj keď by ich nemalo generovať, pretože na vstupoch má v tom čase logickú nulu. Vstuné signály vyzerajú rovnako ako na dobrom kuse. Záver ktorý z toho vyvodzujem že toto hradlo bude tiež nejako poškodené. Uvidíme po výmene či je tomu naozaj tak. Trochu sa bojím toho že tá chyba vyzerá byť pravidelná.
