Ročníkový projekt - digitálne hodiny

Úloha

Navrhnite zapojenie digitálnych hodín s LED displejom a MCU ATMega328P

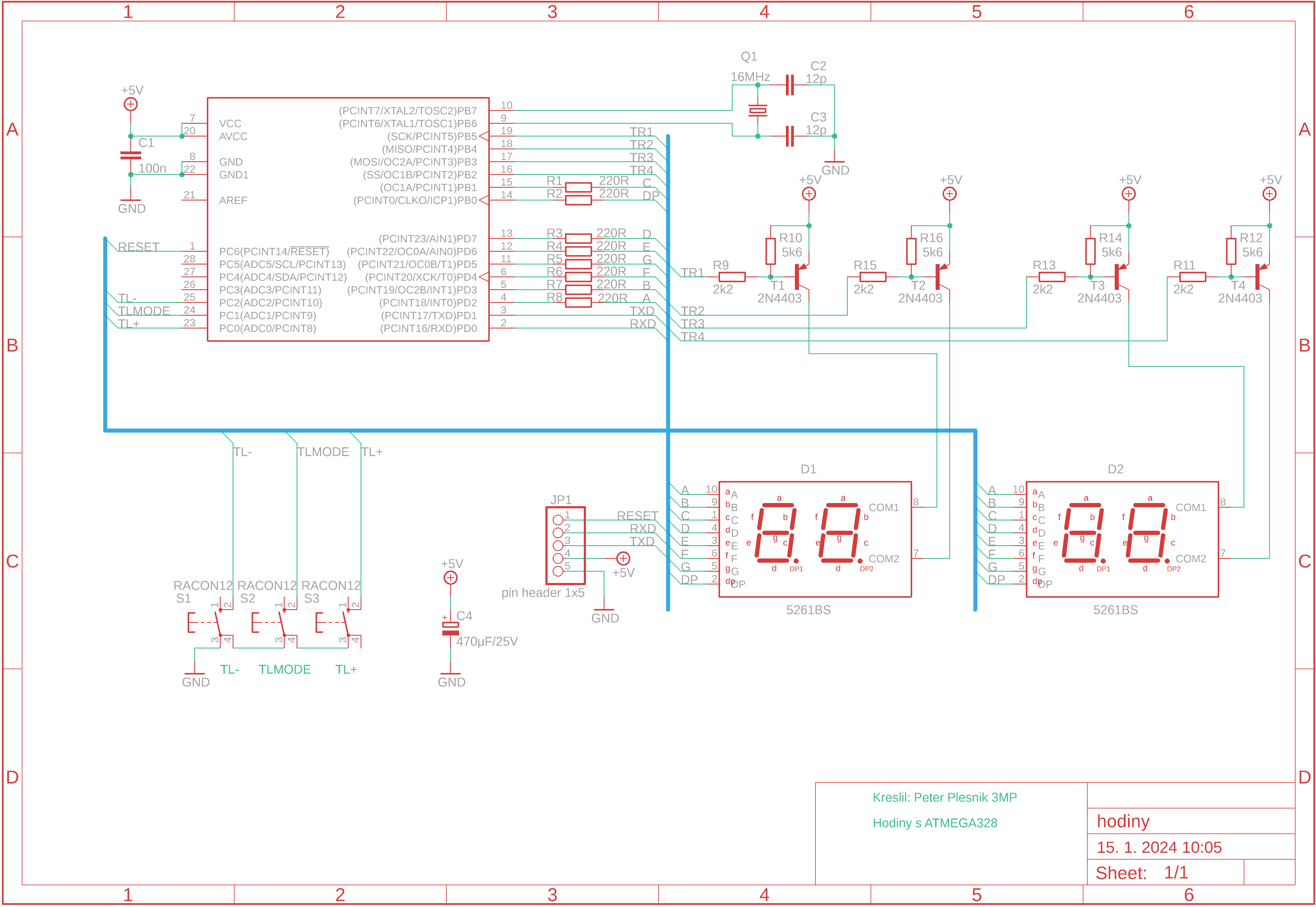

Schéma zapojenia

Popis činnosti

Vysvetlite ako funguje multiplexný LED displej.
Vysvetlite ako funguje PNP tranzistorový spínací stupeň
Vysvetlite prečo nemôžeme použiť NPN spínací tranzistorový stupeň

Zoznam súčiastok

Partlist exported from C:/Users/peter/Documents/EAGLE/projects/Hodiny2/hodiny.sch at 20. 5. 2024 9:48

QtyValueDevicePackageParts
1100nC-EU050-024X044C050-024X044C1
212pC-EU025-024X044C025-024X044C2, C3
116MHzCRYSTALHC49SHC49/SQ1
8220RR-EU_0207/100207/10R1, R2, R3, R4, R5, R6, R7, R8
42N44032N4403-PNP-TO92-EBCTO92-EBCT1, T2, T3, T4
42k2R-EU_0207/100207/10R9, R11, R13, R15
1470μF/25VCPOL-EUE3.5-8E3,5-8C4
25261BS5261BSDA56D1, D2
45k6R-EU_0207/100207/10R10, R12, R14, R16
1ATMEGA328P-PUATMEGA328P-PUDIP-28U1
3RACON12RACON12RACON12S1, S2, S3
1pin header 1x5PINHD-1X51X05

Plošný spoj

Osadzovanie plošného spoja

Oživovanie zariadenia

Programovanie MCU

Program

Popis činnosti programu

Funkčné zariadenie

Namerané priebehy

Popísať a ukázať čo na tých priebehoch je vidno.

Záver/zhodnotenie
