SPŠE Stará Turá Zenit v mikroelektronike XIX. ročník školské kolo - praktická časť - 12.11.2002 Súčiastky na toto zapojenie sú z posledných skladových zásob školských dielní a zrušenej výroby Chirana - Medical a.s. Stará Turá. Materiál na plošné spoje venovala firma CH - PRINT a.s., Námestie Dr.A.Schweitzera Stará Turá. Ďakujeme aj za materiál na vyučovanie v predmete Prax.

Identifikačné číslo:	Začiatok práce:	Ukončenie práce:
Vstupný test:	Plošný spoj:	Spájkovanie:
Čistota vyhotovenia:	Funkcia:

Zadanie úlohy:

Zhotovte melodický zvonček

Počet ks	Súčiastka	Hodnota	Typ	Označenie
1 1 1 1 1 1 1 1 1 2 3 3 3 3	Tranzistor Tranzistor Integrovaný obvod Kondenzátor Kondenzátor Kondenzátor Kondenzátor Kondenzátor Rezistor nastaviteľný Rezistor nastaviteľný Rezistor Rezistor Rezistor Rezistor	220µ/40V 10µ/25V 22n 47n 68n 1M0 22K M3 47K 22K 5K6	KF517 KF507 TL 064 TF010 TF TK TK TK TP 112 TP 112 MLT 0,25 TR212 TR212 TR 212	VT2 VT1 NL1 C5 C4 C3 C2 C1 RP3 RP1, RP2 R4, R5, R9 R3, R8, R12 R2, R7, R11 R1, R 6, R10

Teória:

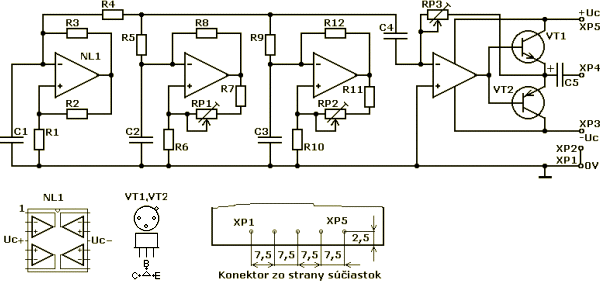

Základom melodického zvončeka je integrovaný obvod TL 064 - štvornásobný nízko príkonový operačný zosilňovač JFET. Tri operačné zosilňovače sú zapojené ako generátory nízkej frekvencie, kde dva sa dajú naladiť tak aby vytvárali spolu s neladiteľným generátorom akord. Všetky tri frekvencie odoberané z invertujúcich vstupov OZ majú pílový priebeh, sa zmiešajú a zosilnia štvrtým OZ, ktorý budí komplementárnu dvojicu nízko výkonových tranzistorov. Na výstup XP2, XP4 pripájame reproduktor s vyššou impedanciou (8 ohm), alebo telefónne slúchadlo. Obvod potrebuje symetrický napájací zdroj ±12V, (15V).

Postup práce, oživenie:

Svorky XP1 až XP5 na jednom okraji - rozmiestnenie podľa konektora.
Pri návrhu plošného spoja je možné zameniť RP1, R7 a RP2, R11.
Bežec RP1, RP2, RP3 nastaviť do strednej polohy.
Po pripojení obvodu na zdroj ±12V nesmie bez záťaže prekročiť prúd 1,5 mA, pri impedancii 8 ohm maximálne 50 mA v kladnej (zápornej) vetve napájania.
V slúchadle sa ozve tón, zmenou RP1 a RP2 nastaviť farbu zvuku a RP3 hlasitosť.

Záver:

Úloha vychádza zo zapojenia AR 1/90 Harmonický zvonek, kde boli použité dva dvojité OZ MA1458.

SPŠE Stará Turá Zenit v mikroelektronike XIX. ročník školské kolo - praktická časť, test (max.20 bodov) - 12.11.2002 Identifikačné číslo: Počet bodov:

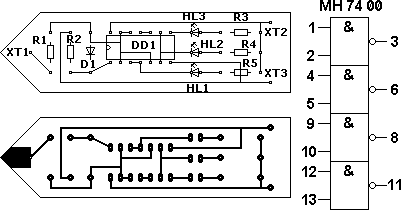

1. Žiaci na oddelení automatizácie mali podľa elektrickej schémy navrhnúť a vyrobiť daný obvod. Žiak Pomalý nezvládol úlohu v škole, zobral si rozpracovanú dokončiť doma. Ďalší týždeň si doma zabudol elektrickú schému obvodu a priniesol len tieto výkresy a kusovník. Viete mu pomôcť vyriešiť úlohu?

   Súčiastky R1 - 680R R2 - 1K5 R3 - 330R R4 - 330R R5 - 330R VD1 - KA 206 DD1 - MH 7400 HL1 - LQ červená HL2 - LQ žltá HL3 - LQ zelená

   1. Nakreslite elektrickú schému (6 bodov)
   2. Označte polaritu a veľkosť napájacieho napätia na XT2 a XT3 (2 body)
   3. Napíšte funkciu (použitie) obvodu (2 body)

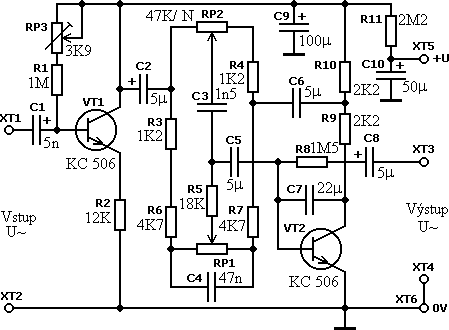

2. Žiaci na oddelení opravárenskej techniky si mali z príprav, výkresov prekresliť elektrické schémy potrebné k návrhu obvodov. Žiak Nepozorný sa pri prekresľovaní dopustil niekoľkých chýb.
   Opravte 2 chyby v elektrickej schéme (6 bodov), 2 chyby v hodnotách rezistorov (2 body), 2 chyby v hodnotách kondenzátorov (2 body).
